Почему приёмка покрытия резервуара не заканчивается толщиномером

Чем внутренняя поверхность отличается от наружной

Наружное покрытие работает циклически: намокание сменяется высыханием, покрытие успевает восстановиться между воздействиями. Внутри резервуара пауз нет — среда контактирует с плёнкой непрерывно.

Дополнительно накладываются три фактора. Вентиляция отсутствует, поэтому испарение не помогает. На днище скапливается подтоварная вода — самый агрессивный участок, где сочетаются вода, растворённые соли и остатки продукта. Температура стенки при хранении подогреваемых нефтепродуктов доходит до 90 °C, а рост температуры ускоряет диффузию через плёнку.

Поэтому для внутренних покрытий важна не столько механическая прочность, сколько барьерные свойства и их сохранение после длительного контакта со средой.

Что проверяли

Система на основе эпоксидной грунт-эмали Pirocor Protect 5201 общей толщиной не менее 300 мкм прошла испытания в аккредитованной лаборатории с последующей экспертизой результатов на стороне заказчика. Требования — СП 28.13330.2017, ГОСТ 31385, ГОСТ 9.409.

Ключевые воздействия: 1 000 часов в сырой нефти при 90 °C, 1 000 часов в 3-процентном растворе NaCl при 90 °C, 48 часов в дистиллированной воде при 90 °C, 15 циклов раствора моющего средства при 75 °C, 15 циклов водяного пара при 100 °C, 15 циклов переменных температур от −60 до +60 °C и 60 циклов попеременного воздействия нефтепродуктов и климатических факторов.

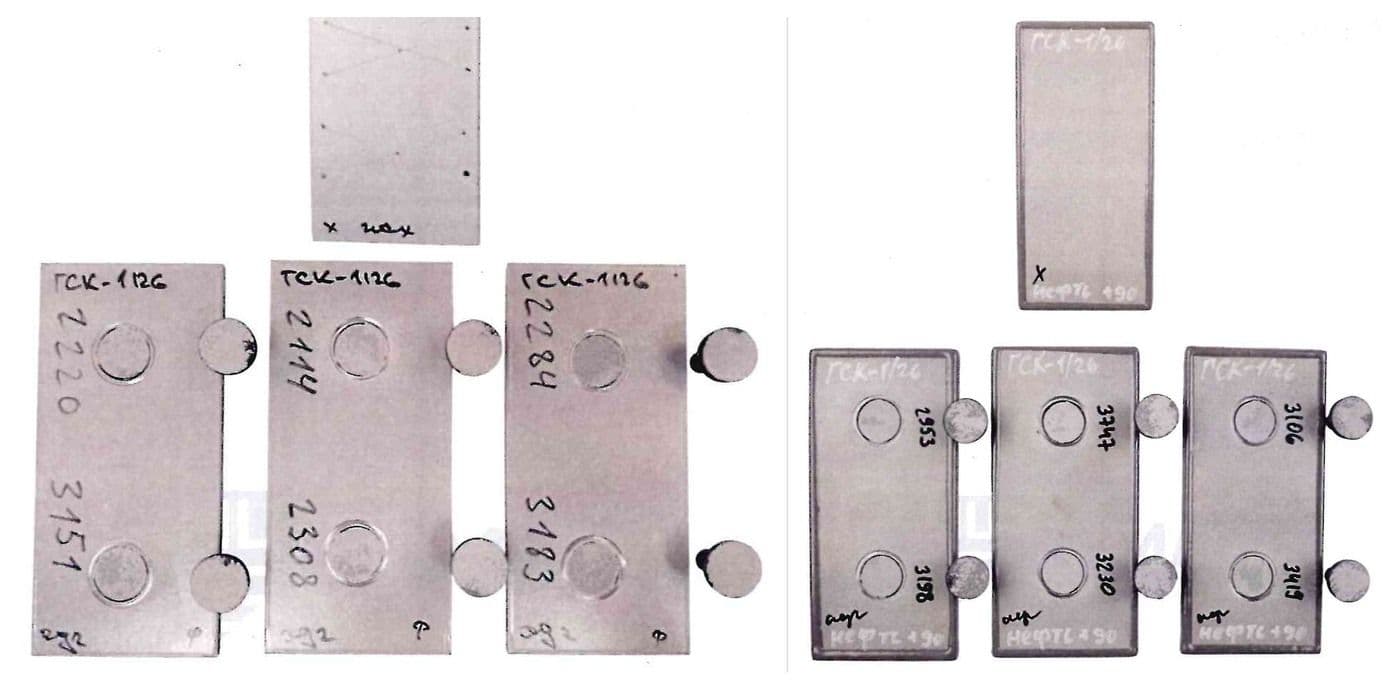

Образцы до и после выдержки в сырой нефти. Слева — исходное состояние, справа — после 1 000 часов при 90 °C. Круглые элементы рядом с отпечатками — грибки, сорванные при испытании на адгезию методом отрыва; сверху каждой группы — пластина с X-образным надрезом. Визуально покрытие не изменилось, адгезия выросла с 8 до 10 МПа.

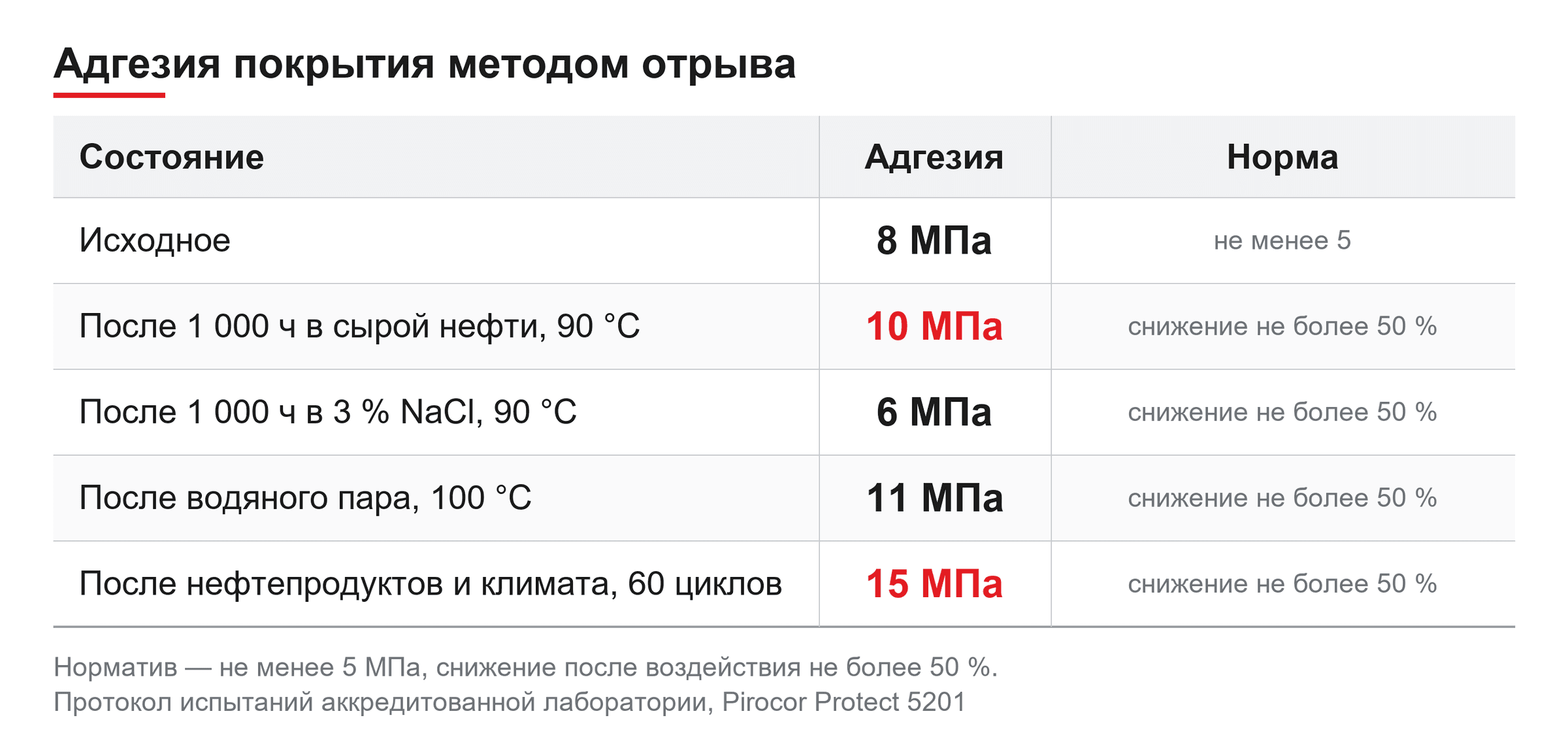

Результаты по адгезии методом отрыва:

Снижение зафиксировано только в солевом растворе — 25 % при допустимых 50 %. В остальных средах адгезия не упала, а оказалась выше исходной. Это типичное поведение эпоксидных систем: за время выдержки при повышенной температуре продолжается доотверждение, и сцепление растёт.

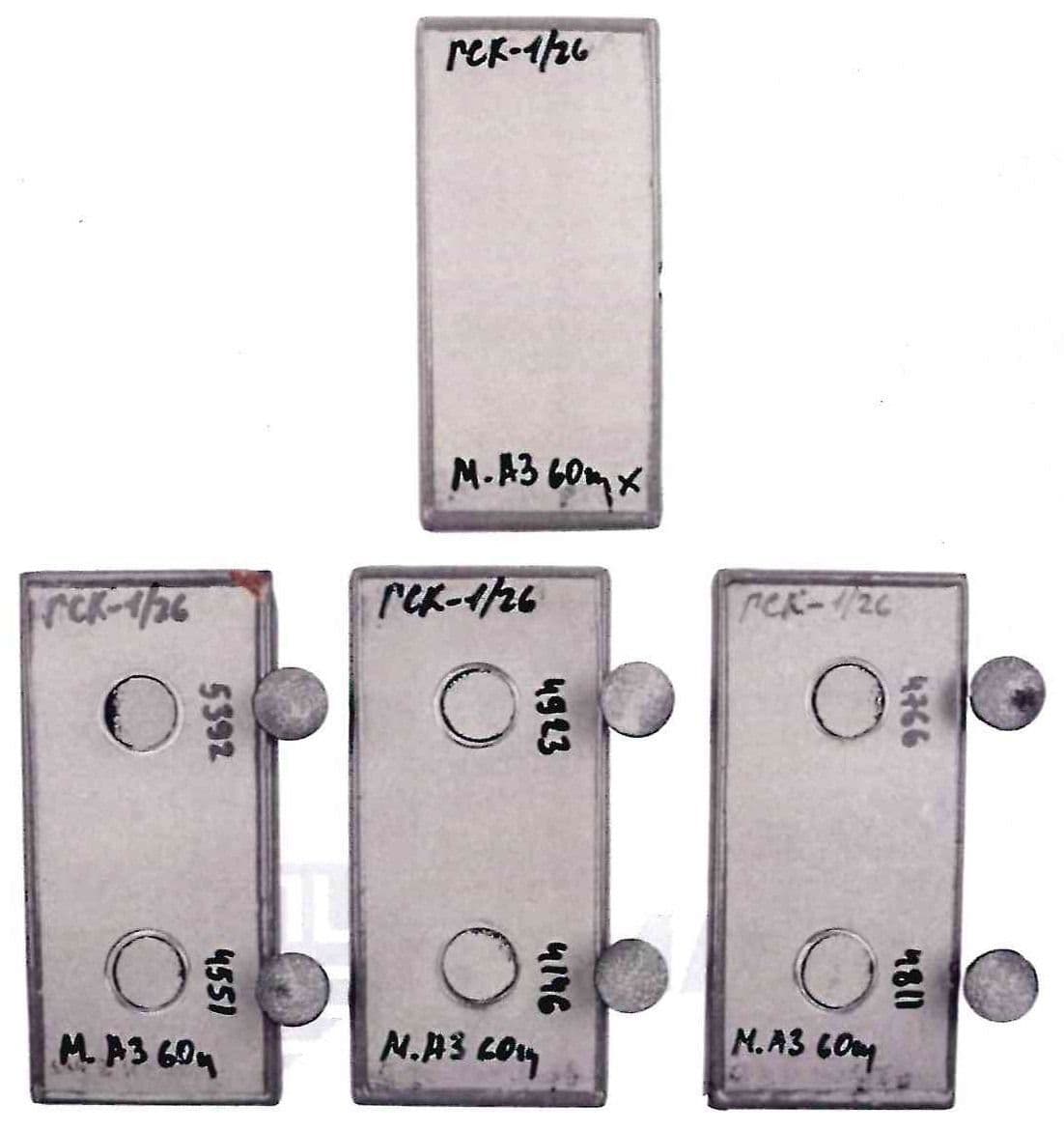

После 60 циклов попеременного воздействия нефтепродуктов и климатических факторов — самый жёсткий режим программы и самый высокий результат по адгезии: 15 МПа при нормативном минимуме 5. Коррозия в местах отрыва отсутствует, характер разрушения когезионный — то есть отрывается сам материал покрытия, а не его сцепление с металлом.Показатель, который для внутренних покрытий главный

Диэлектрическая сплошность. Проверяется электролитическим дефектоскопом при испытательном напряжении 90 В — по сути, поиск сквозных дефектов плёнки.

Логика простая: для покрытия в погружении единственная пора или прокол означает локальную коррозию под плёнкой, которая дальше развивается подпленочно и приводит к отслоению на площади, несопоставимой с размером исходного дефекта. Средняя по поверхности толщина при этом может быть идеальной.

В испытаниях пробоев не обнаружено ни в одном состоянии — ни в исходном, ни после любого из воздействий, включая 60 циклов нефтепродуктов и климата. Защитные свойства по ГОСТ 9.407 — АЗ0 (К0) при нормативе не более АЗ2 (К0).

Это переносится на объект напрямую. Контроль сплошности низковольтным (электролитическим) дефектоскопом после нанесения — обязательная операция для внутренних покрытий резервуаров, и она не заменяется замером толщины. Толщиномер показывает, что материала достаточно; дефектоскоп — что в плёнке нет сквозных дефектов. Это разные вопросы.

Прочность и износ

Внутренняя поверхность получает механическую нагрузку при зачистке и обслуживании, а на днище — от взвешенных частиц.

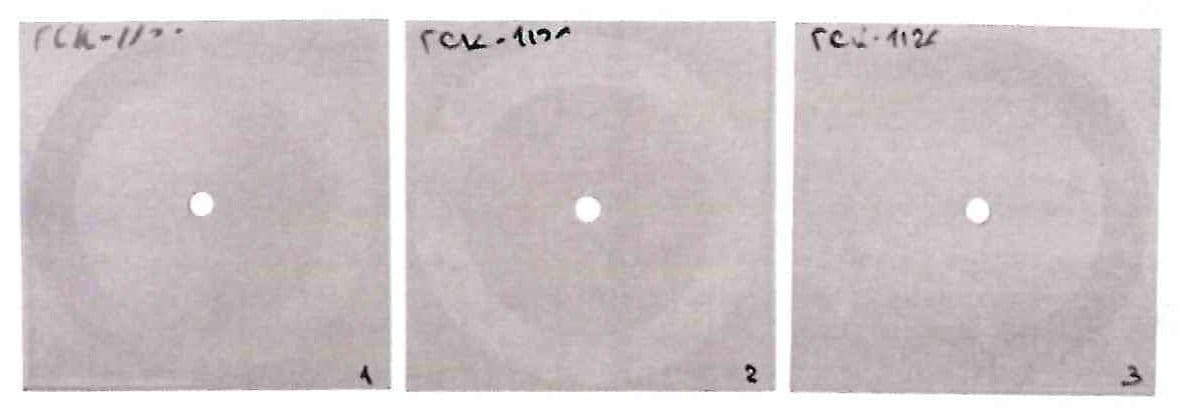

Образцы после 1 000 циклов на приборе Taber Abraser. Кольцевые следы — дорожки абразивных кругов CS-17 под нагрузкой 1 000 г. Потеря массы составила 52,3 мг при нормативе не более 160 — с трёхкратным запасом.

Прочность при прямом ударе — 45 см в исходном состоянии и 35 см после воздействия агрессивных сред при нормативе не менее 35±5.

Что закладывать в проект

Толщина указывается с привязкой к агрессивности среды. По ГОСТ 31993 для среднеагрессивных сред требуется не менее 220 мкм, для сильноагрессивных — не менее 300 мкм. Это разные проектные решения, и определяется не «на глаз», а по категории среды объекта.

Подготовка поверхности при погружении — Sa 2½, без вариантов. Для наружных конструкций допустимы более мягкие степени очистки, для внутренних поверхностей резервуаров — нет: адгезия к недостаточно подготовленной поверхности не выдержит постоянного контакта со средой.

Температура продукта — проектный параметр, а не справочный. Подтверждённый максимум для рассматриваемой системы — 90 °C. Выше требуется отдельная проработка, а не запас по толщине.

Контроль сплошности — отдельная позиция в программе приёмки, наряду с толщиной и адгезией. Отсутствие этой позиции в акте приёмки означает, что покрытие принято не полностью.
